Sistem Penyaringan Air Sederhana dan Sistem Modern

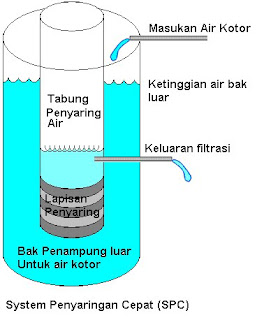

Alat penjernih air sederhana





















cara kerjanya adalah sebagai berikut:
Perbedaan ketinggian air pada kedua tabung tersebut akan menghasilkan daya dorong air keatas pada tabung dalam sehingga akan memaksa air pada tabung dalam untuk terpaksa keluar malalui lapisan penyaring secara efektif sehingga menghasilkan air bersih dari proses filtrasi. nah pada saat air hasil filtrasi sedang berusaha menyamakan ketinggian permukaannya dicegat denga pipa penyalur keluaran sehingga ketinggian air pada tabung dalam tidak akan pernah sama dengan ketinggian air pada tabung luar. jadi selain mendapat kompresi masukan air pada tabung dalam sehinga penyaringan dapat dilakukan lebih cepat, cara ini juga menghasilkan kontinuitas keluaran yang lebih stabil dibanding sistim penyaringan lambat.


http://www.anakunhas.com/wp-content/uploads/2011/08/saringan.jpg.

Secara garis besar sistem penyaringan air minum tersebut ter­diri dari dua unit berupa penampung air baku dan filter. Penampung air baku yang dilengkapi pipa saluran keluar di­hubungkan dengan pipa saluran penerima dari titter melalui suatu selang penghubung yang dilengkapi dengan kran. Pipa saluran keluar dari penampung air baku diletakkan lebih tinggi dari pipa saluran penerima dari filter, karena air disini mengalir hanya herdasar pada gerak gravitasi. Pengaliran air kedalam filter dikontrol oleh pipa saluran pengaman yang berhubungan dengan udara babas.
Pada filter diisi lapisan-lapisan penyaring (filtering mass) yang disusun berturut-turut dari bawah ke atas sebagai berikut :
  • lapisan ijuk bagian bawah
  • lapisan potongan arang
  • lapisan ijuk bagian atas
  • lapisan krikil kasar
  • lapisan krikil halus
  • lapisan pasir yang paling atas.
Untuk lapisan pasir disini disusun secara heterogen atau multi­form, demikian juga pada lapisan krikil dan potongan arang se­dangkan pada lapisan ijuk disusun sedemikian rupa sehingga membentuk seperti ayakan. Pada bagian alas ditutupi dengan plastik yang difiksir dengan karet.

PENGOLAHAN AIR KERUH DENGAN PENGENDAPAN SAJA (PALING SEDERHANA)
Bahan:
2 Buah Drum Air


PENGOLAHAN AIR GAMBUT (pH 2-5)

Ada 2 tahap pengolahan:
1.    Koagulasi, Flokulasi, Absorbsi dan Sedimentasi
2.    Penyaringan/Filtrasi



PENGOLAHAN AIR KOTOR DENGAN SARINGAN PASIR (AERASI DAN FILTRASI)

Tujuan:
Menurunkan    Fe (besi)
    Mn (mangan)
    AL (alumunium)
Bahan:    Pasir
    Kerikil
    Sirtu



PENGOLAHAN AIR BERTINGKAT

Bahan:    Pasir
    Kerikil
    Ijuk
    Arang Karbon Aktif
    Drum Air 2 Buah



PENGOLAHAN AIR DENGAN PENYULINGAN

Tujuan
1.    Memisahkan racun bahan kimia (insektisida & limbah industri)
2.    Memisahkan unsur radioaktif (Ra dan Plutonium)
3.    Memisahkan mineral tidak diperlukan (Mercuri, arsenik dan timah hitam)
4.    Membunuh organisme merugikan (bakteri, virus dan parasit)
Bahan
1.    Tangki pemanas listrik
2.    Kumparan kondensor
3.    Penyaring karbon aktif
4.    Wadah penampung air
Cara Kerja Alat
1.    Air ledeng dimasukkan dalam tangki pemanas
2.    Pada titik didih normal 100۫ C bakteri dan virus mati
3.    Air mendidih berubah jadi uap, menyisakan zat padat yang tidak larut, logam atau lainnya dalam tangki
4.    Uap menjadi tetesan air suling murni
5.    melewati saringan karbon aktif untuk menghilangkan bau, warna dan rasa
6.    Ditampung dalam wadah plastik
7.    Langsung diminum tanpa direbus


Keterangan:
1.    Penutup
a)    Kumparan kondensor
b)    Kipas angin
c)    Penguapan
d)    Karbon aktif diletakkan pada ujung penetes
2.    Tangki pemanas
a)    Lempengan pemanas
b)    Tombol reset
c)    Kabel penutup
3.    Wadah Plastik penampung air suling
a)    Tutup berlobang sebesar ujung penetes dipakai pada saat alat bekerja
b)    Tutup bulat rapat dipakai sewaktu menyimpan air

PENGOLAHAN AIR SULING YANG  MENGANDUNG BAKTERI E.COLY

Bahan:
1.    Pompa air
2.    Bak penampung/pengendapan awal
3.    Bak pengolahan/penyaringan
4.    Saringan pasir dan kerikil
5.    Desinfektan kaporit


PENGOLAHAN AIR KOTOR SUMUR DI KEC. TEMON KULON PROGO

Bahan:
1.    Pasir
2.    Pipa Pralon



MEMBUAT INSTALASI PENJERNIHAN AIR SKALA RUMAH TANGGA
Sumber: Widarto, 1996

Bahan:
1.    Pasir, Kerikil, Ijuk, Arang Karbon Aktif
2.    Kaporit 0,01%, Tawas 0,10% dan Batu Kapur 0,10%
3.    Drum air penampung
4.    Drum air penyaringan/pengolahan
Media penyaringan disusun seperti berikut:
- Kerikil pada bagian dasar setebal 2x lubang keluar (10 cm)
- Arang sekam padi setebal 15 cm di atasnya
- Ijuk atau sabut kelapa minimal 20 cm
Alat penjernih air sederhana

 Alat penjernih air sederhana - Proses pengolahan air di dalamnya meliputi 2 tahap:
1. Proses pengendapan
2. Proses penyaringan dengan arang sekam padi yang kira-kira tebalnya 10 cm

Keuntungan menggunakan penyaringan model ini:
1. Dapat memenuhi kebutuhan air bersih untuk keperluan keluarga
2. Arang sekam padi mudah didapatkan di pedesaan.
3. Biaya pembuatan yang relatif murah dan ekonomis
4. Hasil penjernihan telah memenuhi syarat kesehatan.
5. Pembuatannya mudah dengan teknologi sederhana


Alat penjernih air Modern

System Portable / Langsung Hisap





LifeStraw adalah filter air yang dirancang untuk digunakan oleh satu orang untuk menyaring air sehingga mereka dapat dengan aman meminumnya. Ini filter maksimal 1000 liter air, cukup untuk satu orang selama satu tahun. Ini menghilangkan 99,9999% bakteri ditularkan melalui air dan 99,9% parasit [1] The Family LifeStraw, unit yang lebih besar yang dirancang untuk penggunaan keluarga, juga menyaring 99,99% dari virus. [2].

LifeStraw termasuk LifeStraw dan Keluarga LifeStraw, yang merupakan filter air komplementer point-of-penggunaan yang dirancang oleh Swiss berbasis Vestergaard Frandsen bagi orang-orang yang tinggal di negara-negara berkembang dan untuk distribusi dalam krisis kemanusiaan. Keluarga LifeStraw filter maksimal 18.000 liter air, menyediakan air minum yang aman untuk keluarga dari lima sampai tiga tahun. LifeStraw dan Keluarga LifeStraw dibagikan dalam gempa, Haiti 2010 2010 banjir Pakistan, dan 2011 banjir Thailand.

 Water Filter System


http://wahyulesmana.files.wordpress.com/2008/11/torn-filter11.jpg
Water Filter System adalah : Suatu alat penyaringan air yang memiliki teknologi modern, tetapi sangat sederhana dalam penggunaannya dan mempunyai efektifitas tinggi untuk menurunkan zat-zat Organik, Warna, Bau, Zat Besi, Zat Kapur, sehingga air yang dihasilkan akan menjadi jernih,bersih dan sehat.

Proses Awal memiliki / Melakukan Pemasangan

Water Filter System sampai Dengan Pemeliharaan Filter

1. Survey Lokasi :

Ø Untuk mengambil sample air dan mengecek system instalasi

Ø kami akan buatkan perencanaan system dan penempatan unit filter yang sesuai dengan kebutuhan anda

2.Test Air

Ø Kami akan test Air anda baik dilokasi maupun ditempat kami

Ø kami akan melaporkan hasil air anda dan dengan rekomondasi product yang sesuai dengan kebutuhan,dan berat ringannyaproblem air tersebut.

3.System Instalasi

Ø Teknisi kami yang sudah terlatih akan melaksanakan pemasangan dengan sesuai jadwal yang ditentukan

Ø Teknisi kami akan mengambil contoh air dari hasil proses filter tersebut

4.Maintence

Ø untuk menjaga mutu air kami selalu menempatkan pelayanan kontrak service berkala

Ø anda dapat mengajukan kontrak service kepada kami pada saat pembelian produck

Cara Proses kerja Filter

Untuk memperoleh hasil air yang jernih, Bersih dan sehat dilakuakna dengan system gravitasi atau dilakukan dengan cara mengalirkan air dari atas torn lalu turun kebawah melalui media Filter yang disesuaikan dengan problem air tersebut

Kapasitas Filter

Disesuaikan dengan tingkat kebutuhan

Media filter

Karbon Filter, Pasir Active, Zeolit, Sand silica, manganise grendsand, Resin Anion,cation.

Bahan Tabung Filter

P = Pvc, SS = steanliss steal, FB = fiber glass

Gambar 1 : System Gravitasi

Proses kerja filter lebih maksimal

Gambar 2 : System Tempak Pompa

Proses kerja filter kurang maksimalWater Filter System

Water Filter System adalah : Suatu alat penyaringan air yang memiliki teknologi modern, tetapi sangat sederhana dalam penggunaannya dan mempunyai efektifitas tinggi untuk menurunkan zat-zat Organik, Warna, Bau, Zat Besi, Zat Kapur, sehingga air yang dihasilkan akan menjadi jernih,bersih dan sehat.

Proses Awal memiliki / Melakukan Pemasangan

Water Filter System sampai Dengan Pemeliharaan Filter

1. Survey Lokasi :

Ø Untuk mengambil sample air dan mengecek system instalasi

Ø kami akan buatkan perencanaan system dan penempatan unit filter yang sesuai dengan kebutuhan anda

2.Test Air

Ø Kami akan test Air anda baik dilokasi maupun ditempat kami

Ø kami akan melaporkan hasil air anda dan dengan rekomondasi product yang sesuai dengan kebutuhan,dan berat ringannyaproblem air tersebut.

3.System Instalasi

Ø Teknisi kami yang sudah terlatih akan melaksanakan pemasangan dengan sesuai jadwal yang ditentukan

Ø Teknisi kami akan mengambil contoh air dari hasil proses filter tersebut

4.Maintence

Ø untuk menjaga mutu air kami selalu menempatkan pelayanan kontrak service berkala

Ø anda dapat mengajukan kontrak service kepada kami pada saat pembelian produck

Cara Proses kerja Filter

Untuk memperoleh hasil air yang jernih, Bersih dan sehat dilakuakna dengan system gravitasi atau dilakukan dengan cara mengalirkan air dari atas torn lalu turun kebawah melalui media Filter yang disesuaikan dengan problem air tersebut

Kapasitas Filter

Disesuaikan dengan tingkat kebutuhan

Media filter

Karbon Filter, Pasir Active, Zeolit, Sand silica, manganise grendsand, Resin Anion,cation.

Bahan Tabung Filter

P = Pvc, SS = steanliss steal, FB = fiber glass

Gambar 1 : System Gravitasi

Proses kerja filter lebih maksimal

Gambar 2 : System Tempak Pompa

Proses kerja filter kurang maksimal

 Nota : dari berbagai sumber
